Sprężarka półhermetyczna H6000CC

Zalety sprężarki H6000CC

  • konstrukcja półhermetyczna
  • bardzo wysoka jakość i wytrzymałość produktów
  • wykorzystanie najwyższej jakości komponentów
  • nadające się do pracy z czynnikami HFC i HFO
  • możliwość pracy w zakresie 30-70 Hz
  • możliwość doposażenia o dodatkowe akcesoria
  • silnik PWS
  • wymuszone smarowanie do sworznia tłokowego
  • Parametry techniczne
  • Wydajność chłodnicza i pobór mocy

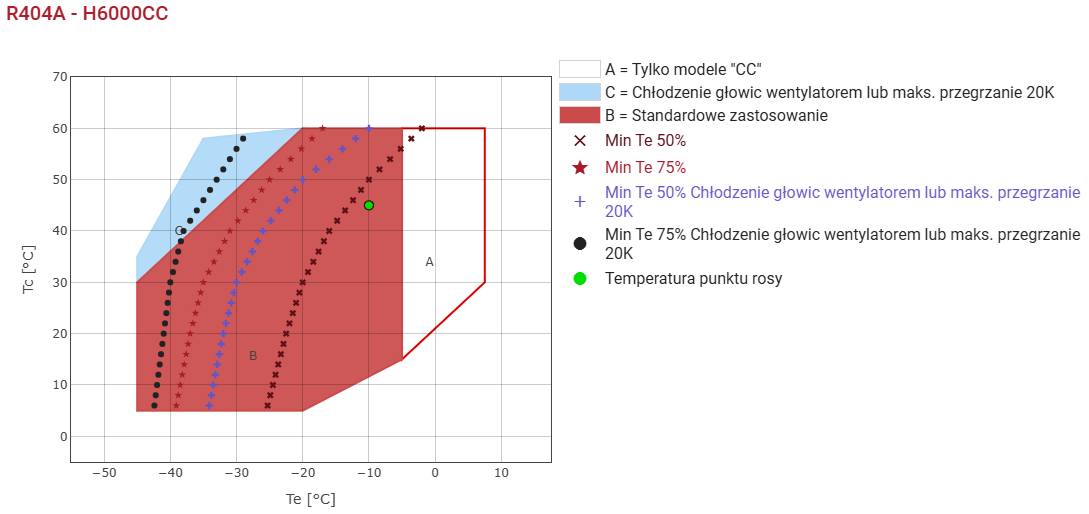

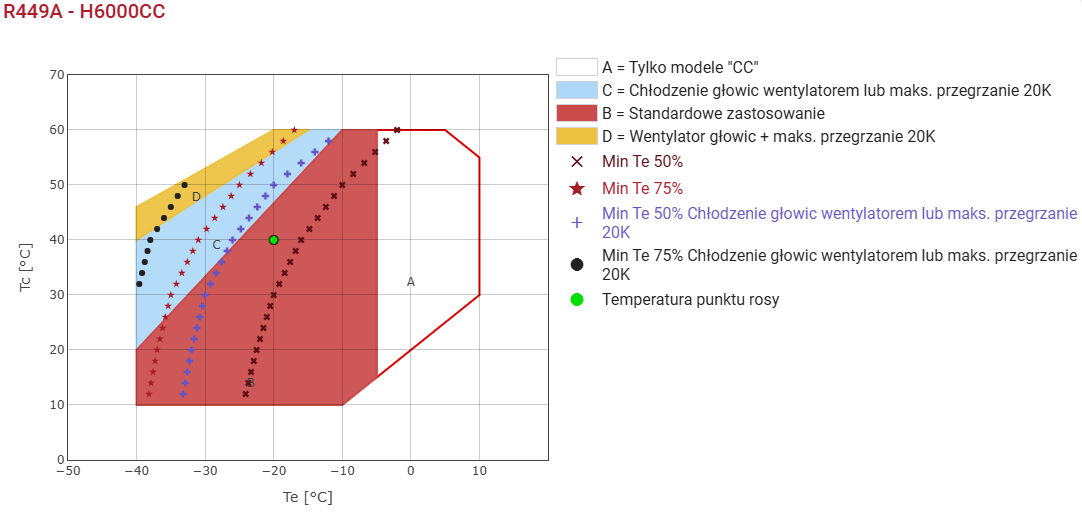

  • Koperty pracy

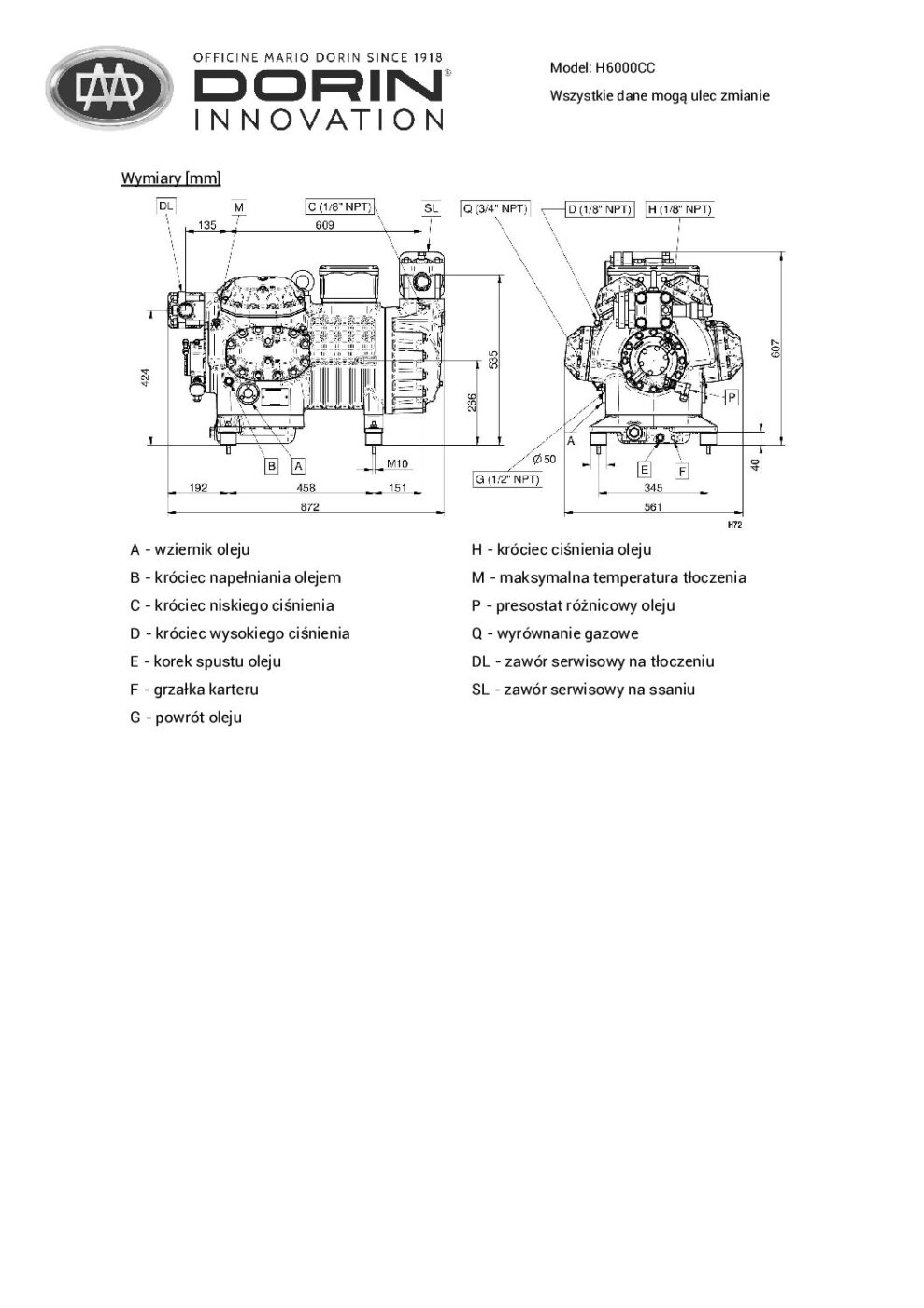

  • Rysunek techniczny
  • Wyposażenie
  • Do pobrania
  • Seria: H7
  • Model: H6000CC
  • Wydajność przy 50Hz: 184.19 m³/h
  • Cylindry: 8
  • Zasilanie: 220-240 V / 3 / 50 Hz, 380-420 V / 3 / 50 Hz, 475-525 V / 3 / 50 Hz
  • Prąd blokady wirnika: 544 A
  • Max. prąd pracy: 120 A
  • Przyłącze sswane: 80 mm
  • Przyłącze tłoczne: 42 mm
  • Olej: 8.5 L
  • Rodzaj oleju: POE 46
  • Waga netto: 355 kg
Wydajność chłodnicza i pobór mocy
Sprężarka Dorin H6000CC
Temperatura odniesieniaTemperatura punktu rosy
Temperatura ssania20.0 °C
Temperatura na wyjściu parownika20.0 °C
Dochłodzenie cieczy0.0 K
Typ przyłącza elektrycznego380-420 V / 3 / 50 Hz
Czynnik chłodniczy R134a
Temperatura kondensacjiTemperatura parowania [°C]
Tc [°C]20151050-5-10-15-20-25-30
35Q1817681519171254441021848197464649500473800428355
P27.2427.4126.8825.7424.1322.1619.9317.5615.17
45Q190988160798133859110007890797091155339421993132722560
P35.4434.7933.4731.6029.2926.6523.8020.8617.9315.13
Q - [W] wydajność chłodnicza
P - [kW] pobór mocy
Czynnik chłodniczy R448A/R449A
Temperatura kondensacjiTemperatura parowania [°C]
Tc [°C]1050-5-10-15-20-25-30-35-40
35Q226677191344159753131712107028855106696451200380252724718673
P38.8739.0037.9635.9733.2930.1426.7623.3920.2717.6315.72
45Q19913816711213861511345491438723745607042334309752179914615
P47.4345.6542.9939.6935.9732.0828.2524.7321.7419.5318.33
Q - [W] wydajność chłodnicza
P - [kW] pobór mocy
Czynnik chłodniczy R404/R507
Temperatura kondensacjiTemperatura parowania [°C]
Tc [°C]50-5-10-15-20-25-30-35-40-45
35Q20292116986314078911540193406745085841044819334392397316128
P43.4642.2940.2737.5734.3530.7927.0523.3219.7516.5313.82
45Q16953814143911684895472770146117947671361962645818161
P50.6247.9044.5240.6636.4932.1927.9223.8520.1617.01
Q - [W] wydajność chłodnicza
P - [kW] pobór mocy

Dorin Innovation

Wyposażenie standardowe:

Czujnik maksymalnej temp. Tłoczenia (TMAX)

Elektroniczna zabezpieczenie silnika (REL)

Fabryczne napełnienie olejem

Grzałka karteru (CH)

Wziernik oleju

Wyposażenie opcjonalne:

Bezstopniowa kontrola wydajności (SLCR)

Głowica chłodzona wodą (WH)

Inverter

Kontrola wydajności (CR)

Odciążony start (US)

Samoregulująca grzałka karteru (TCH)

Wentylator głowicy (BF)
